2.1.オームの法則

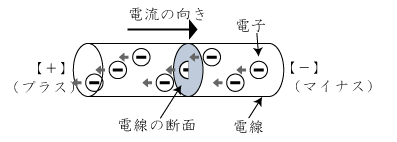

電流
単位:A
・ある電線の断面を単位時間に通過する
 電荷の量の事をいう。
・電線の断面をt秒間に1Cの電荷が流れるとき、
  I=Q/t
      I=電流(A)、t=時間(秒)、Q=電荷(C)
 の式で表される。
電圧
単位:V
・電圧:電位差の事
  電気的ポテンシャルエネルギーで、一般的に
  水位差によって説明される。
・起電力:電位差を生じさせる力。

オーム
の法則
単位
抵抗:Ω
コンダクタンス:S
・電線を流れる電流は
      電位差(電圧)に比例する。
・その時の比例定数を
      コンダクタンス(S)
 その逆数を抵抗(Ω)という。
・抵抗は電流の量によらない。
・オームの法則の式
   I=V/R  V=IR
電気抵抗と
伝導率

単位
伝導率:S/m
・電気の流れにくさの事。
・物体の長さに比例し、断面積に反比例する。
・電気抵抗
 R=ρl/S
  ρ=電気抵抗率、l=長さ、S=断面積
・伝導率
 σ=1/ρ


2.2.電力・熱エネルギー

電力
単位:
・電気エネルギーが単位時間あたりにする仕事。(W:ワット)

   電力P=VI
      P=I2
      P=V/R

電力量 ・電流がある時間流れた時にする仕事量

  電力量W=Pt
      W=VIt
      W=IRt
      W=(V/R)
  1W・s=1J
  1W・h=3600W・s
 1kW・h=1000×3600W・s
ジュールの法則
単位:J
・抵抗Rに電流Iがt秒間流れた時、発生する熱エネルギー
                           (ジュール熱)
   Q=IRt
  Q=VIt

      (ジュール熱は電流の2乗に比例する)
 1J=1Nm
 1J=2.78×10-7kWh
水の温度上昇 ・水温を上昇させるエネルギー
  Q=水の比重×質量×上昇温度
  Q=4.19×10MT   (M:kg、T,上昇温度)


2.3.直流回路の計算

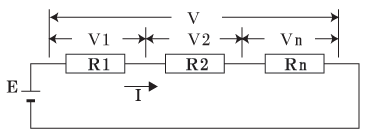

抵抗の
直列接続
・V=V1+V2+Vn
・合成抵抗
     R=R1+R2+Rn
抵抗の
並列接続
・I1=V/R1、I2=V/R2、In=V/Rn
・合成抵抗

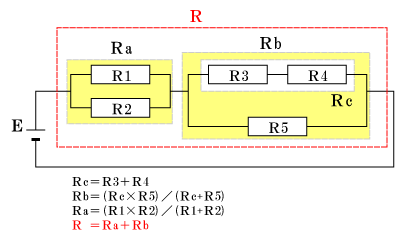

直列接続と並列接続の混合 並列接続、直列接続の単純な組み合わせは、
最小単位の接続の合成抵抗から順次求めてゆくと良い。
キルヒホッフの法則       ・第一の法則
  回路網上の任意の分岐点において、総流入電流の和と流出電流の和は等しい。
・第二の法則
 回路網上の任意の閉回路を一定方向にたどるとき、電源の起電力の総和と、電圧降下の総和は等しい。

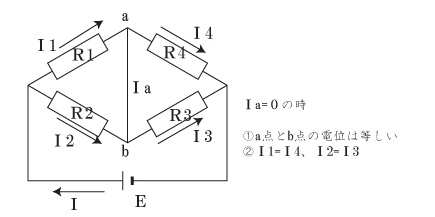

ホイートストン
ブリッジ
(ブリッジの均衡)
Ia=0であるとき、

・R1I1=R2I2、R4I1=R3I2
ゆえに
R1R3=R2R4
 または
   R1/R2=R4/R3

・テスタ等の計測器に使用される。

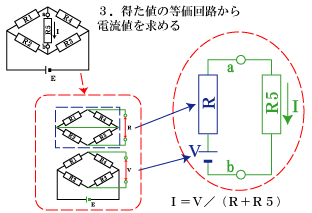

テブナンの定理
(等価回路)
複数の電源を含む複雑な回路において、電源を短絡状態(電流源はOPEN)と仮定し、回路を簡略化(等価回路)して取り扱う。
この等価回路はオームの法則にも従う。

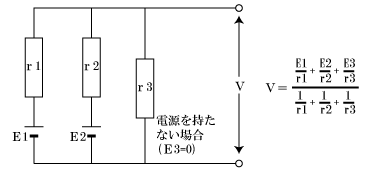

ミルマンの定理

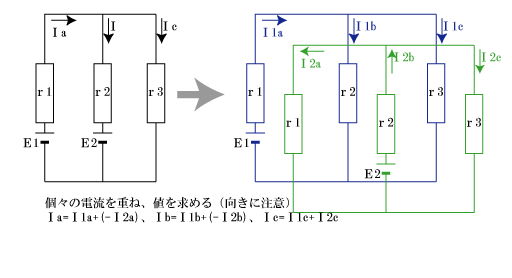

重ね合わせの理 ・複数の電源を含む複雑な回路において、任意の位置の電流は、個々の電源から与えられる電流の和になる。
・個々の電源による電流を計算する時、他の電源は”0V”とみなす。


2.4.電源(電池)の接続

電池の
内部抵抗
・電池は起電力と内部抵抗を持っている。
・したがって回路に流れる電流Iが変化すると(Rの値が変わると)、
 端子電圧Vも変化する。

   V=E−Ir
   ここでI=E/(r+R)を代入して
   V=E−Er/(r+R)

   V=E(1−r/(r+R))
整合条件

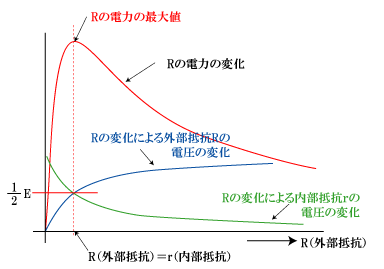

抵抗Rで消費される電力は、抵抗Rの変化によって右図の様に変化する。
同電力Pの最大値は、内部抵抗r=外部抵抗Rの時となる。
この事を整合(整合条件)という。

外部抵抗Rで消費される電力P=VI
Rの電圧=E・(R/(R+r))
電流=E/(R+r)

外部抵抗Rの電力P=VI
=E・(R/(R+r))・E/(R+r)
=E・(R/((R+r)))

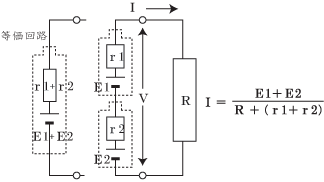

電池の
直列接続
・電池の直列接続では、起電力の和と、内部抵抗の和を各々計算し、
 等価回路で計算する。

・電池が複数直列接続されるときの電流
  I=(E1+E2+En)/(R+(r1+r2+rn))

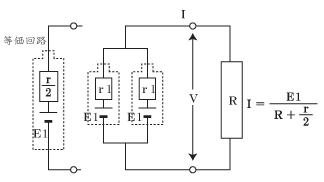

電池の
並列接続
・起電力が同じ場合

 内部抵抗が並列になっているので、
 抵抗は1/2となるが、同じ起電力を並列接続 しても
 その値は変わらない(電位差に変化がない)
  I=E1/(R+r/2

・起電力が異なる場合 (E1>E2の場合)

 Ia=(E1ーE2)/(r1+r2)
 V=E1−Iar1
 Iaを代入して
 V=E1−r1(E1-E2)/(r1−r2)

 または
 V=E2+Iar2

起電力の異なる電池を並列接続すると、無負荷状態
でも循環電流(Ia)が流れ、電池を消耗させる事になる。
